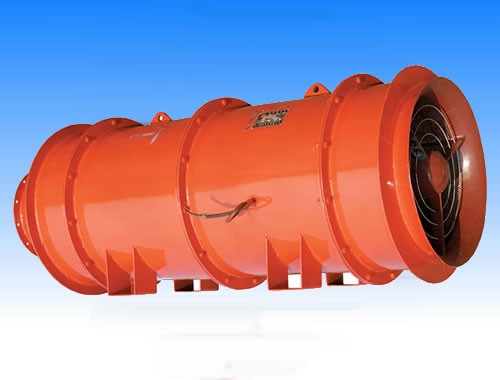

FD系列矿用对旋轴流局部通风机

一、概述1、FD系列矿用对旋轴流局部通风机，是由山东博风风机有限公司在总结国内现有对旋式轴流局扇结构与技术性能的基础上进行研制、生产的新一代用途广泛的新型节能局部通风机。通风机主要用于具有非煤矿井下，可供矿井采掘工作面的中长距离通风。通风机具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。巷道长度在2000m以内可不移动通风机正常送风，减少了工人的劳动强度，节约通风时间，是非煤矿井下局部通风的理想设备。2、FD系列矿用对旋轴流局部通风机使用环境的气体温度为-20℃~+40℃，相对湿度不大于95%(25℃时)，海拔不应超过1000m的环境。通风机输送的介质的含尘量不得超过200mg/m3。通风机主要输送空气及无腐蚀性不自燃、不含粘性物质的介质，含尘量不得超过200mg/m3。二、特点    1、FD系列矿用对旋轴流局部通风机由两台工作主机组成，两级叶轮按相对方向旋转。即一级叶轮顺时针旋转，二级叶轮逆时针旋转，两级叶片数互为质数。空气由一级叶轮获得能量经二级叶轮增压后送出。二级叶轮除了增加气流能量外，还兼备普通轴流通风机中的静导叶功能，在获得导向整直圆周方向速度分量的同时，理顺了气流冲击，增加了气流能量，减少了尾迹涡流，降低了噪音。    2、FD系列矿用对旋轴流局部通风机的叶片，采用国内先进的三元流理论进行空气动力性能设计，采用仿机翼型圆弧板扭曲形叶片，气动效率高，高效区域宽广，节能效果显著。而且使气流高速平稳的通过风机，确保风机的安全运转。    3、FD系列矿用对旋轴流局部通风机采用外包复式消声装置，具有超低噪声特性，对改变井下约束空间的噪声环境效果显著。   4、FD系列矿用对旋轴流局部通风机主体采用钢板组焊结构，叶片及机壳内部采用防腐防潮处理，使风机能在潮湿环境下长时间运行，有效地解决了其他条件对风机造成腐蚀的问题。   5、FD系列矿用对旋轴流局部通风机配套电机为Y系列三相异步电动机，电压等级为380V。通风机可设置不停机加排油装置，确保风机在运行中进行注排油，保证了电机在恶劣环境下长期可靠的安全运行。                               FD系列矿用对旋轴流局部通风机性能参数
